防火电缆国家标准（国标）完整科普指南

防火电缆国家标准（国标）完整科普指南

一、防火电缆核心国家标准体系

我国防火电缆标准以**GB/T 19666-2019《阻燃和耐火电线电缆或光缆通则》**为核心，配合多项专项标准形成完整体系：

1. 基础通用标准

• GB/T 19666-2019：规定阻燃和耐火电缆的分类、要求、试验方法和标识

• GB 31247-2014《电缆及光缆燃烧性能分级》：将燃烧性能分为A、B1、B2、B3四个等级

2. 耐火性能专项标准

• GB/T 19216.21-2003：在火焰条件下测试电缆线路完整性（耐火试验）

• GB/T 13033-2007：额定电压750V及以下矿物绝缘电缆及终端

3. 材料与测试标准

• GB/T 18380系列：电缆燃烧试验方法

• GB/T 17650系列：燃烧释出气体测试（卤酸含量、pH值等）

• GB/T 17651.2-2021：烟密度测定

二、关键性能要求与分级

1. 阻燃性能分级（成束燃烧试验）

2. 耐火性能分级

• 耐火950℃级：950-1000℃火焰下维持线路完整（A级）

• 耐火750℃级：750-800℃火焰下维持线路完整（B级）

• 耐火时间：通常要求90分钟（部分场所要求180分钟）

3. 附加特性要求

• 无卤：pH值≥4.3，电导率≤10μS/mm（GB/T 17650.2）

• 低烟：最小透光率≥60%（GB/T 17651.2）

• 低毒：烟毒性达到ZA2级（GB/T 20285）

三、矿物绝缘电缆特殊要求

1. 刚性矿物电缆（BTTZ系列）

• 标准：GB/T 13033-2007

• 耐火时间：180分钟（1000℃）

• 绝缘电阻：1000MΩ·km（20℃时）

• 电压试验：2500V/1min不击穿

2. 柔性矿物电缆（YTTW系列）

• 标准：GB/T 34926-2017

• 弯曲性能：最小弯曲半径6倍电缆直径

• 耐火性能：通过BS 6387 CWZ试验

四、标识规则规范

1. 型号标识示例

• NH-YJV：耐火交联聚乙烯绝缘聚氯乙烯护套电缆

• WDZN-YJY：无卤低烟阻燃耐火交联聚乙烯绝缘聚烯烃护套电缆

• BTTZ：矿物绝缘铜护套电缆

2. 燃烧特性代号

• Z：阻燃（可分A、B、C、D类）

• N：耐火

• W：无卤

• D：低烟

五、选用要点与合规要求

1. 强制认证要求

• CCC认证：额定电压450/750V及以下电缆必须通过

• 生产许可证：所有电力电缆产品必须取得

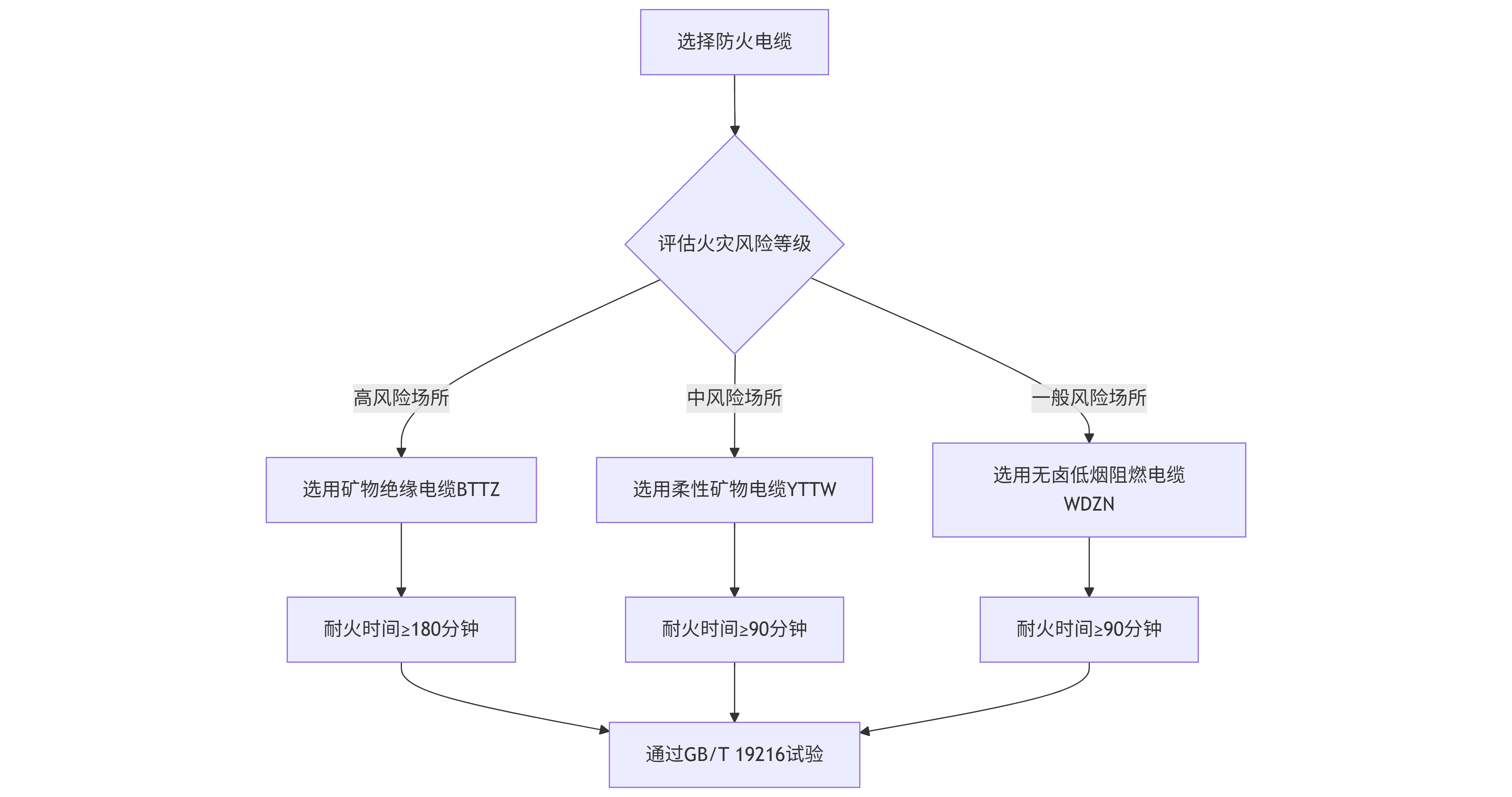

2. 工程适用性原则

graph TD     A[选择防火电缆] --> B{评估火灾风险等级};     B -->|高风险场所| C[选用矿物绝缘电缆BTTZ];     B -->|中风险场所| D[选用柔性矿物电缆YTTW];     B -->|一般风险场所| E[选用无卤低烟阻燃电缆WDZN];          C --> F[耐火时间≥180分钟];     D --> G[耐火时间≥90分钟];     E --> H[耐火时间≥90分钟];          F --> I[通过GB/T 19216试验];     G --> I;     H --> I; ">

3. 检测验收要求

• 出厂检验：导体电阻、电压试验、绝缘电阻、耐火试验

• 型式试验：全性能测试（每三年进行一次）

• 进场验收：核对CCC证书、检测报告、产品标识

六、最新标准发展趋势

1. 与国际标准接轨：逐步采用IEC 60331、IEC 60332系列标准

2. 性能要求提升：增加燃烧滴落物、腐蚀性等附加要求

3. 环保要求加强：强调无卤低烟特性，限制有毒物质使用

4. 数字化管理：推行二维码标识，实现产品全生命周期追溯

结语

我国防火电缆国家标准体系完善，技术要求严格。在选择防火电缆时，不仅要关注产品的耐火时间，还需综合考虑阻燃等级、无卤低烟特性等指标。中晨线缆等专业生产企业严格遵循国家标准，通过CCC认证和PICC质量承保，为用户提供安全可靠的产品解决方案。建议在重要场所优先选择通过GB/T 19666和GB 31247认证的产品，确保消防安全万无一失。
