防火电缆等级分类大全
防火电缆等级分类大全
防火电缆的等级分类主要围绕两大核心性能：阻燃等级和耐火等级。它们分别描述了电缆在火灾中“阻止火势蔓延”和“维持电力畅通”的能力。
一、 阻燃等级 (Flame Retardant)
阻燃等级表示电缆在被火焰点燃后，其阻止火势延燃、自行熄灭的能力。根据国家标准 GB/T 19666-2019 《阻燃和耐火电线电缆或光缆通则》，分为以下四个等级：
| 阻燃等级 | 代号 | 核心要求与含义 | 主要应用场景 |
|---|---|---|---|
| A级 | ZA | 最高级别。试样非金属体积最大（7L/m），在严格试验条件下，燃烧停止后，残焰/残灼在短时间内能自行熄灭。 | 对阻燃性能要求极高的场所，如地铁隧道、核电站、大型数据中心的核心通道。 |
| B级 | ZB | 较高级别。试样非金属体积为3.5L/m，考核要求低于A级。 | 高层建筑、医院、机场航站楼的人员密集区域主干线路。 |
| C级 | zc | 普通级别。试样非金属体积为1.5L/m，是最常用的阻燃等级。默认“zr”通常指ZC级。 | 绝大部分公共场所的配电线路，如普通办公楼、商场、住宅楼的普通配电。 |
| D级 | ZD | 基础级别。试样非金属体积最小（0.5L/m），考核要求最低。 | 对阻燃要求较低的一般场合。 |
另一种分级标准（按燃烧性能）：根据 GB 31247-2014 《电缆及光缆燃烧性能分级》，从燃烧热、蔓延、热释放等角度分为：
A级： 不燃型（现阶段电缆无法达到，主要为建筑材料）
B1级： 阻燃1级（性能近似上述A/B级）
B2级： 阻燃2级（性能近似上述C级）
B3级： 普通级（即非阻燃）
.jpg)
二、 耐火等级 (Fire Resistant)
耐火等级表示电缆在火焰燃烧环境下，能够持续正常供电（保持线路完整性）一段时间的能力。其核心标准是 GB/T 19216.21-2003 《在火焰条件下电缆或光缆的线路完整性试验》。
.jpg)
| 耐火等级/类别 | 核心要求与含义 | 试验标准与条件 | 主要应用场景 |
|---|---|---|---|
| N类 (耐火) | 在**750℃ ~ 800℃**的火焰中，在一定时间内（如90分钟）能保持线路完整，不短路、不断路。 | GB/T 19216.21 | 普通的消防设施供电，如消防水泵、排烟风机、应急照明线路。 |
| H类 (更高温度耐火) | 在**950℃ ~ 1000℃**的火焰中，在一定时间内（如90分钟、180分钟）能保持线路完整。要求更为苛刻。 | GB/T 19216.21/23 | 对耐火温度要求更高的核心生命线系统，如超高层建筑避难层供电、重要指挥中心。 |
| CWZ级 (英国标准综合考核) | 这是一个更严苛的复合性能测试，不仅要求耐火，还要求抗喷淋和机械震动。**C-950℃燃烧 | 英国BS 6387标准 | 对安全可靠性要求极高的场合，如地铁、机场、核电等。中晨线缆的YTTW系列通过了此测试。 |
| **W-650℃燃烧时喷水 | |||
| Z-950℃燃烧时机械振动 |
三、 其他重要特性分类
除了阻燃和耐火，电缆在火灾中的其他行为也至关重要，常用前缀代号表示：
| 特性 | 代号 | 含义与要求 | 好处 |
|---|---|---|---|
| 无卤 | W | 不含卤素元素。燃烧时不释放有毒、腐蚀性的卤化氢气体。 | 避免人员中毒和设备被腐蚀性气体损坏，利于人员疏散和火灾扑救。 |
| 低烟 | D | 燃烧时产生的烟雾浓度非常低，透光率高。 | 保证火灾现场的能见度，利于人员疏散和消防营救。 |
| 低毒 | (无单独代号) | 燃烧时产生的气体毒性较低。 | 减少火灾中因吸入有毒气体导致的伤亡。 |
常见组合型号：
四、 特殊防火电缆类型
这类电缆通过其独特的无机材料结构来实现极致的防火性能。
| 电缆类型 | 代表型号 | 核心结构与原理 | 耐火性能特点 |
|---|---|---|---|

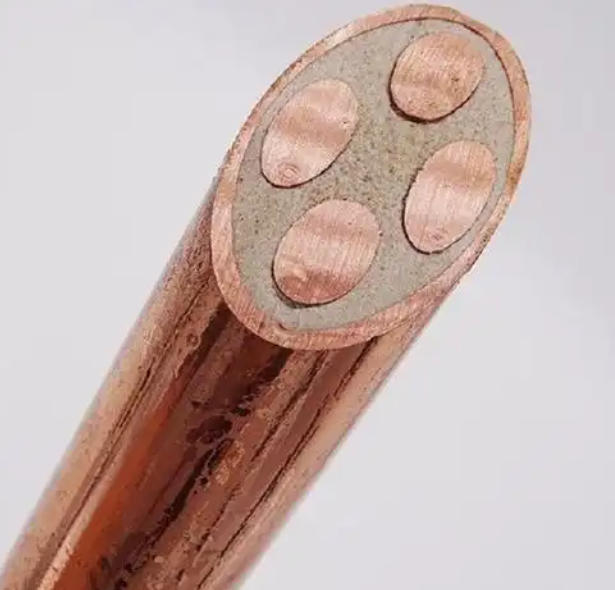

| 刚性矿物绝缘电缆 | BTTZ | 铜导体 + 密实氧化镁绝缘 + 铜护套。完全无机体。 | 耐火等级最高。通常可在1000℃下维持供电180分钟。防爆、耐腐蚀、寿命长。 |
| 柔性矿物绝缘电缆 | YTTW, BTTRZ | 铜导体 + 云母带绝缘 + 轧纹铜护套。 | 保持优异耐火性（如950℃/180min）的同时，具有很好的柔性，便于敷设安装。 |
| 隔离型柔性矿物绝缘电缆 | BTLY (NG-A) | 铜导体 + 云母带绝缘 + 铝护套 + 隔离层+隔氧层。 | 平衡了性能、柔性与成本。耐火性能优良，安装较方便。 |
总结与选型建议
看代号：识别电缆型号中的 Z(A/B/C/D)、N、W、D 等代号，快速了解其基本性能。
明需求：
普通阻燃需求：选择 ZC 或 B2级 电缆。
高阻燃需求（人员密集/重要通道）：选择 ZA/ZB 或 B1级 电缆。
消防供电必备：必须选择带有 “N”（耐火） 特性的电缆。
安全更高要求：选择 “WDZN”（无卤低烟耐火） 组合电缆。
核心生命线系统（超高层、地铁、核电）：优先考虑 矿物绝缘电缆（BTTZ, YTTW等），并关注其是否通过 CWZ 这类严苛测试。
重要提示：所有防火电缆都必须具备有效的 CCC认证 和符合国家标准的 检测报告，选购时务必向厂家索要核实。中晨线缆等专业生产商的产品均严格遵循以上国家标准，并可提供相关认证和保险，确保工程安全可靠。
